快速充电器电源

输出功率从 18W 到 100W (甚至 120W 或更大) 、支持快充协议 (USB PD3.0/3.1, USB BC1.2, UFCS T/TAF 083-2022, Qualcomm QCxx, MediaTek PExxx、Huawei S/FCP, Oppo D/FCP, Samsung AFC, Apple 2.4A, …)、配置一个或多个 USB Type-A 及 Type-C 输出接口的快充充电器日益普遍。它们可以一物多用，同时为智能手机、平板、智能手表及笔记本电脑等万物互联数字化终端里面的锂电池快速充电。采用第三代半导体功率器件（氮化镓 D/E-mode HEMT）的设计，体积小巧以及使用时温度不会烫手，由于因近年多家世界排名前列的智能手机 OEM 不把充电器随着新款手机一起标配而形成曲棍球棒效应，使得这类小巧的快充充电器成为市场主流。

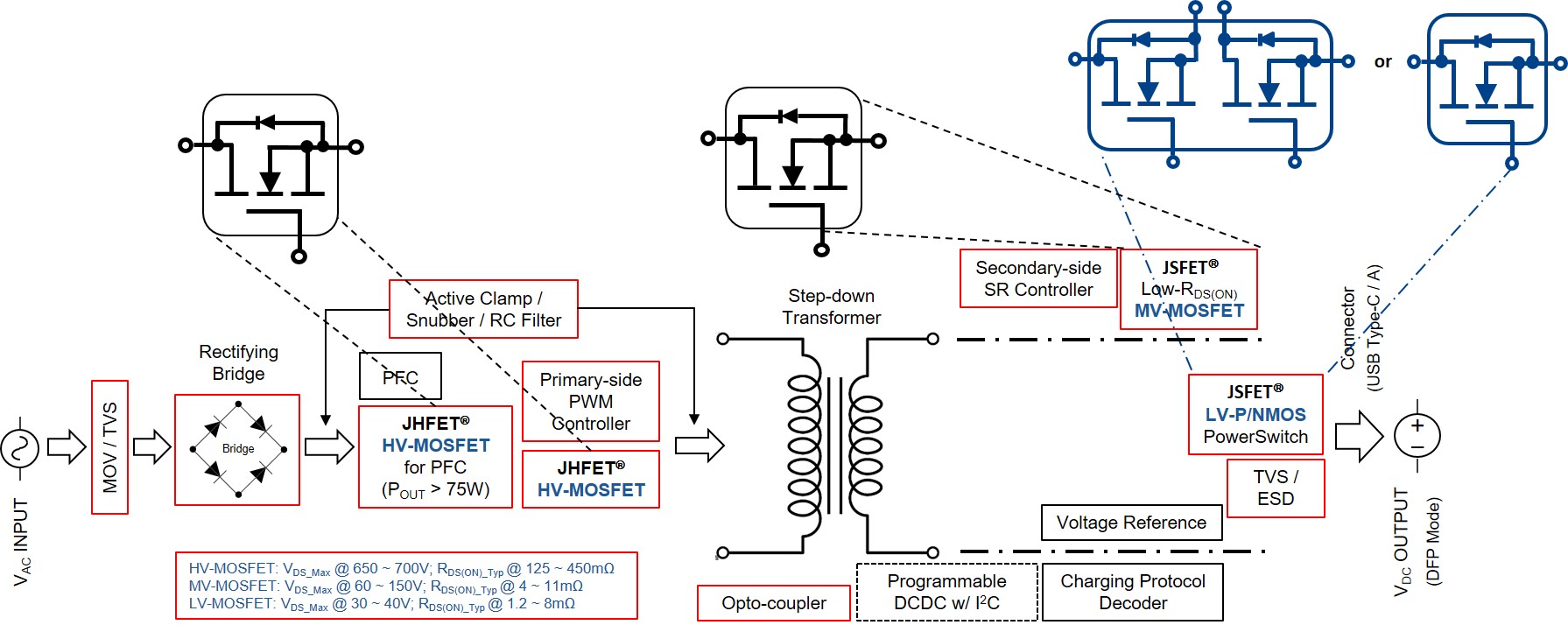

市场上的快充充电器，常用的交直流电源转換拓扑是 Flyback 及 LLC。Flyback 拓扑常见于功率比较小的设计，LLC 拓扑则常见于功率较大及对交直流电源转換效率要求较高的设计。因为 BOM 相对 LLC 拓扑比较简单，ACF-Flyback 拓扑也开始被中/小功率的设计采用，特別是初级使用高压氮化镓 HEMT 的设计。无论是那种拓扑，快充充电器的內部结构示意图大概如上：

针对快充充电器的成用，捷捷微电能提供完整的分立器件解决方案。比如，AC 输入端防浪涌的 MOV、TVS、钳制变压器漏感而对原边的高压 MOSFETs VDS_Max 产生过压的快恢复整流管、原边 PFC (75W 以上的设计) 和匹配 PWM 的高压 MOSFET、副边同步整流中/低压 MOSFETs、USB Type-A 及Type-C 端口的低压 MOSFETs 及 ESD 保护等。
